Semiconductor Packaging

High Precision Multi-chip Die Bonder

Product Feature

??Multi-chip bonding capability
- Auto bond-tool change, up to 4 bond-tool buffers
- Auto wafer change, up to 4 x 6” wafer ring
- Optional: Waffle pack, Gel-Pak, tray or by request
??Achieving ±3um XY placement accuracy
??Supports epoxy stamping and dispensing
??Automatic material handling system

Contact Us Download

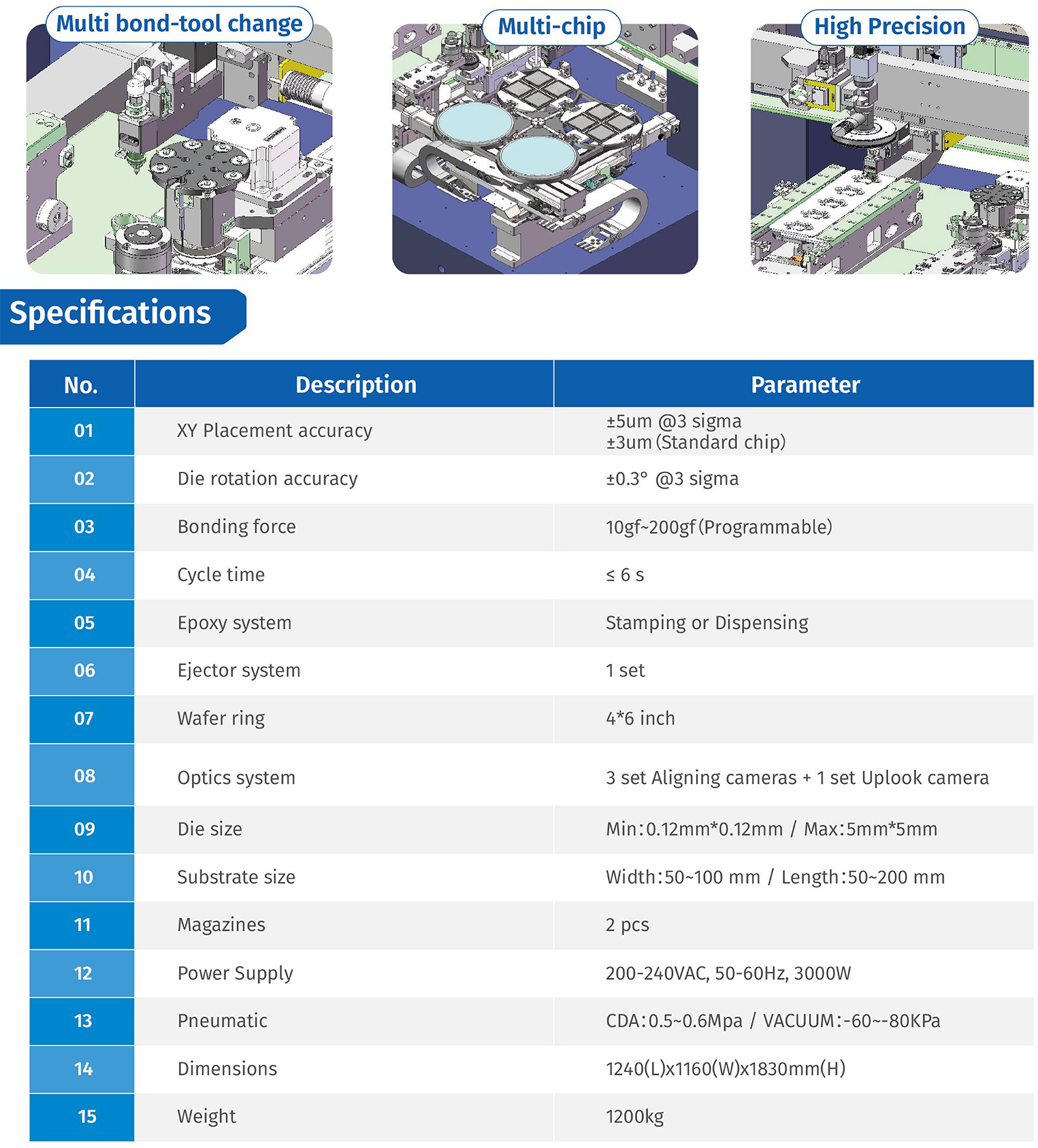

Product Parameter

2High Precision Multi-chip Die Bonder-2.jpg
